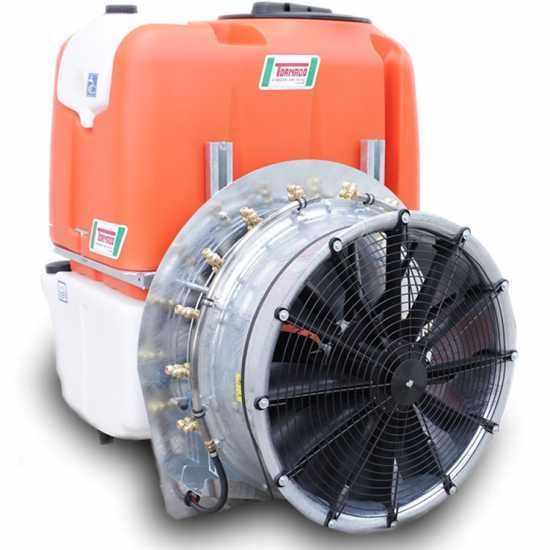

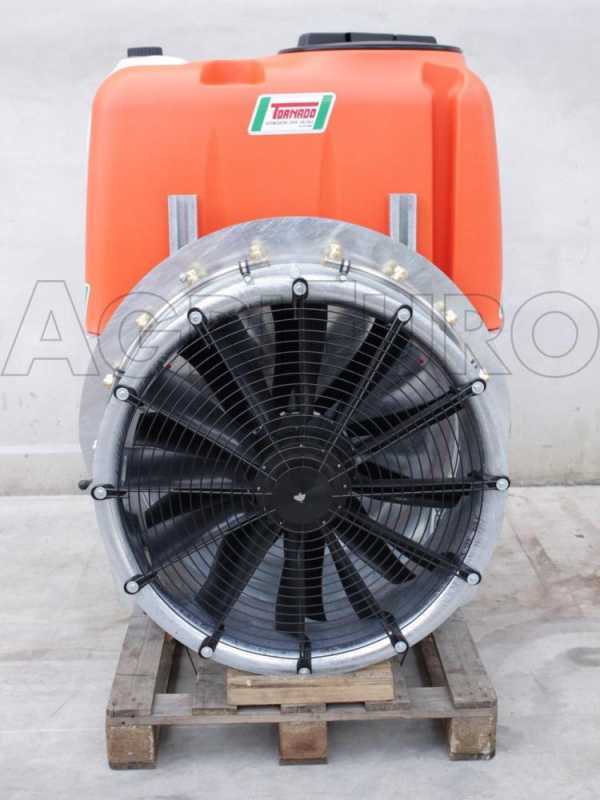

TORNADO 400/71/700 -Atomizador para tractor para tratamientos fitosanitarios

Maquinaria para tratamientos fitosanitarios en cultivos de grandes dimensiones.

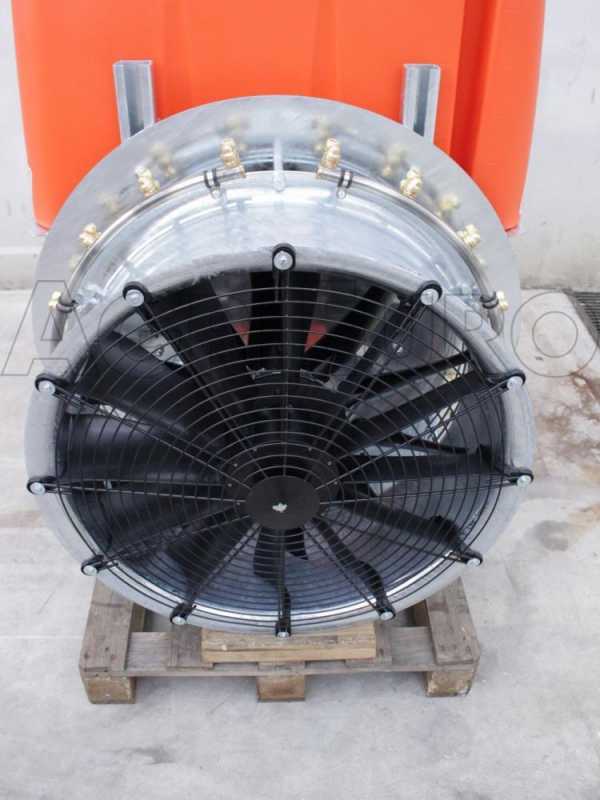

Amplio ventilador de diámetro de 700 mm.

Transportador exterior del ventilador, plato posterior y chasis realizados totalmente en acero galvanizado en caliente, garantía de robustez (muchos ventiladores en el mercado son de plástico) y sobre todo de resistencia a los agentes atmosféricos (contra la oxidación del metal).

La dimensión del ventilador es el elemento más importante de un atomizador, dado que determina:

• La potencia del chorro de aire (mayor es el diámetro del ventilador, mayor será la cantidad de aire producida, mayor la capacidad de la maquinaria de efectuar tratamientos fitosanitarios en alturas o distancias mayores)
• La finura de la nebulización (mayor es la potencia y la cantidad del aire, mayor será la desagregación de las mini-partículas de líquido)
• Régimen del motor del tractor reducido (para obtener las mismas prestaciones de un ventilador con diámetro menor)

ATENCIÓN: se recomienda comprobar cuidadosamente la capacidad de carga del tractor, teniendo en cuenta el peso total de la máquina cuando está completamente llena.

El ventilador está dotado de hélice doble (también llamada hélice contrarrotativa).

Este sistema garantiza una calidad de trabajo mayor con respecto de todos los ventiladores dotados de una única hélice, que genera un chorro de aire no uniforme y más poderoso en el lado izquierdo (donde se genera el 55% del aire producido contra el 45% del lado derecho). Por lo tanto los tratamientos fitosanitarios no son uniformes y equilibrados.

La segunda hélice, fija, está dotada de palas con un perfil igual y opuesto con respecto de la giratoria, para generar equilibrio en el chorro de aire. De esta manera se genera el 50% de aire en el lado izquierdo y el 50% en el lado derecho, obteniendo resultados uniformes.

Las dos hélices son de 10 palas y en la giratoria tienen inclinación registrable. La mayoría de maquinarias en venta montan 8 palas. Por lo tanto mayor capacidad de funcionamiento por lo que se refiere a este punto.

Dotado de inversores de flujo de aire que permiten orientar el flujo de aire totalmente hacia las plantas y no hacia el terreno como suele pasar en los atomizadores que no los poseen.

Detalle del sistema de rotación de las palas de las hélices.

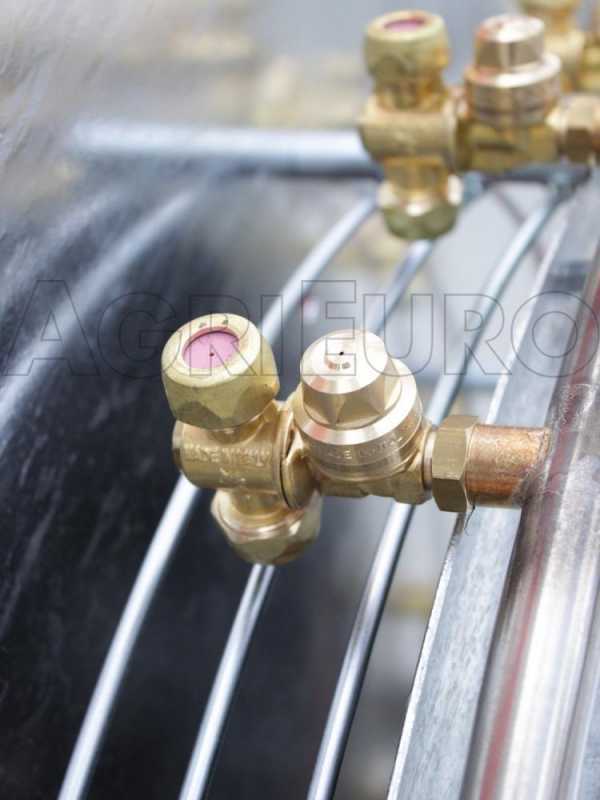

Barras porta herramientas en acero inoxidable divididas en dos sectores, uno en la izquierda con 6 portaboquillas y uno en la derecha con los otros 6 portaboquillas.

Cada portaboquilla de latón con antigota está dotada de 3 posiciones, que se modifican con la simple rotación manual en su barra (cada uno tiene 3 posiciones):

• Portaboquilla con hoyo grande (chorro de líquido mayor)
• Posición central = chorro cerrado
• Portaboquilla con hoyo pequeño (chorro de líquido menor)

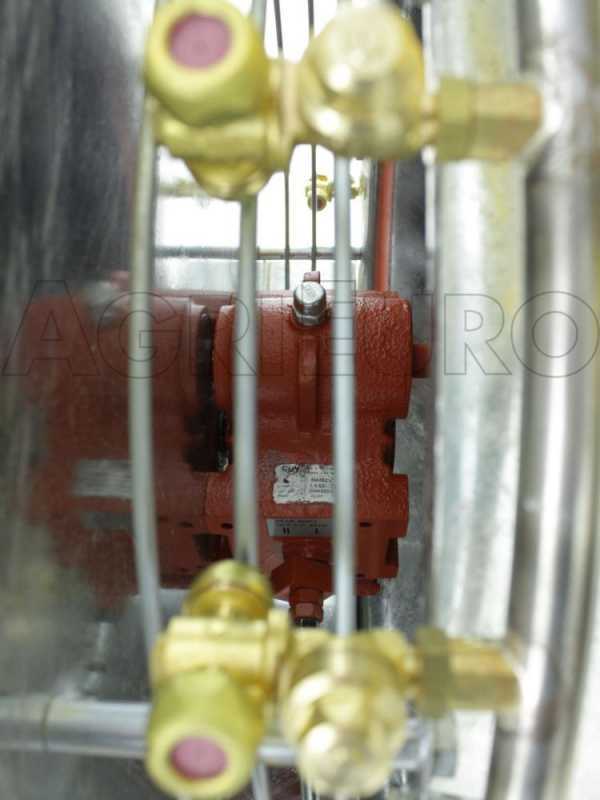

El ventilador se manda a través de un multiplicador de engranajes con 1 velocidad y punto muerto, grande y robusto.
Realizado en Italia, con caja de hierro fundido, engranajes interiores en acero en baño de aceite, garantía de duración y fiabilidad ilimitadas.

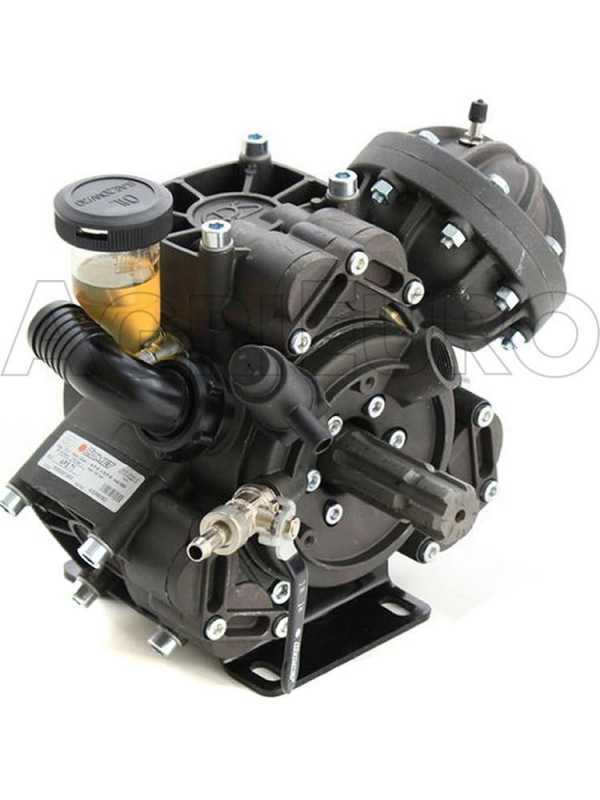

Bomba Comet alta presión APS 71
Bomba de calidad excepcional y amplias prestaciones.

COMET: el más grande y prestigioso productor de bombas de membrana a nivel mundial. Es 100% empresa italiana.

Nueva configuración en 3 membranas. Esto garantiza duración y fiabilidad excepcionales y manutención reducida.

Facilidad de inspección de las válvulas de aspiración-envío, colocadas en el lado envío.

Válvula con asiento y platillo en acero inoxidable.

Detalle del grifo para la activación del agitador interno

PRESTACIONES:
bar: 50 (regulables)
caudal: 71,0 l/min.

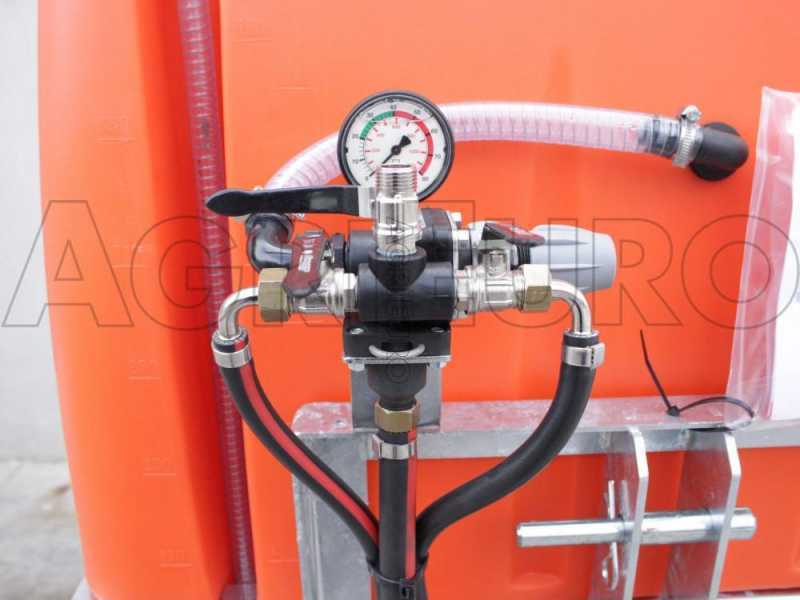

De producción original Comet de 3 vías.

Los dos grifos laterales alimentan el sector derecho del ventilador y el sector izquierdo.

Por lo tanto se puede activar la erogación de los dos sectores también en manera separada, por ejemplo sólo del lado derecho o izquierdo (como cuando se trata del confín de su propia parcela de tierra cultivable).

Salida adicional superior que permite utilizar una lanza con leva manual u otras aplicaciones diferentes del ventilador del atomizador.

El grupo de mando llega en un bulto separado, sólo tendrá que conectar las mangueras de serie.

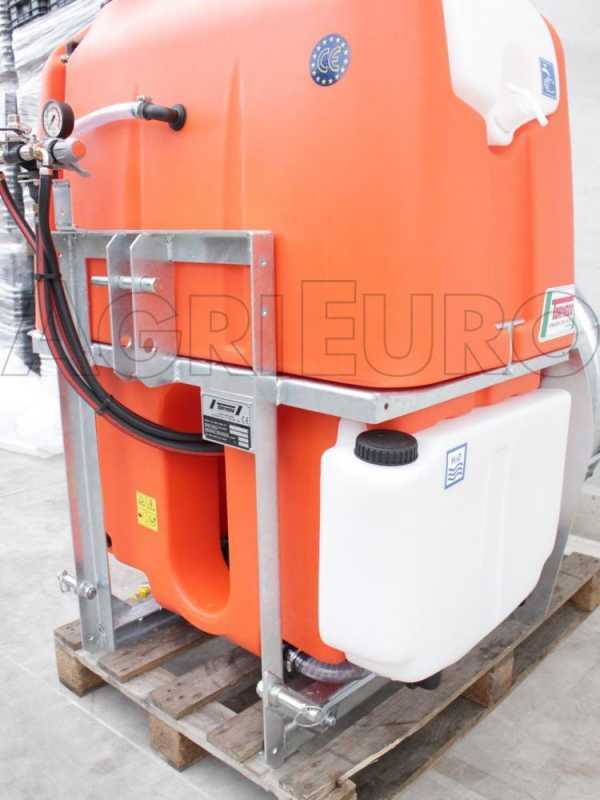

Chasis PERFIL PESADO de acero galvanizado en caliente + enganche de 3 puntos con perno de enganche.

Tanque en polietileno de vaciado total capacidad 400 litros.

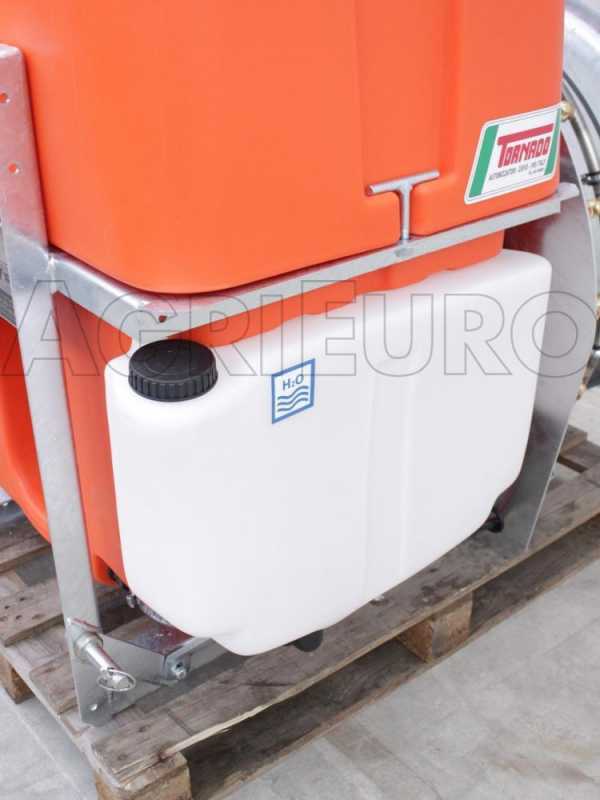

Depósito adicional para lavar las manos del usuario.

Depósito lavacircuitos (efectúa el lavado interior de la sulfatadora, de la manguera y de los aparatos a fin del tratamiento antes de su almacenaje). Para activarla es suficiente abrir el grifo que se encuentra en el filtro de cartucho.

Detalle del grifo de fondo para el vaciado total.

Detalle del nivel exterior con escala graduada.

Agitador hidráulico, para mezclar constantemente la solución dentro del tanque, dotado de chorro de alta presión que rocía en el centro del tanque.

Se activa abriendo el grifo que se encuentra directamente en la bomba Comet.

Filtro de aspiración exterior dotado de sistema de autollenado (la manguera que efectúa el autollenado de la sulfatadora es un accesorio de serie que se vende separadamente).

Amplia elección de accesorios que se pueden adquirir separadamente en la sección productos asociados para adquirir el accesorio necesario.

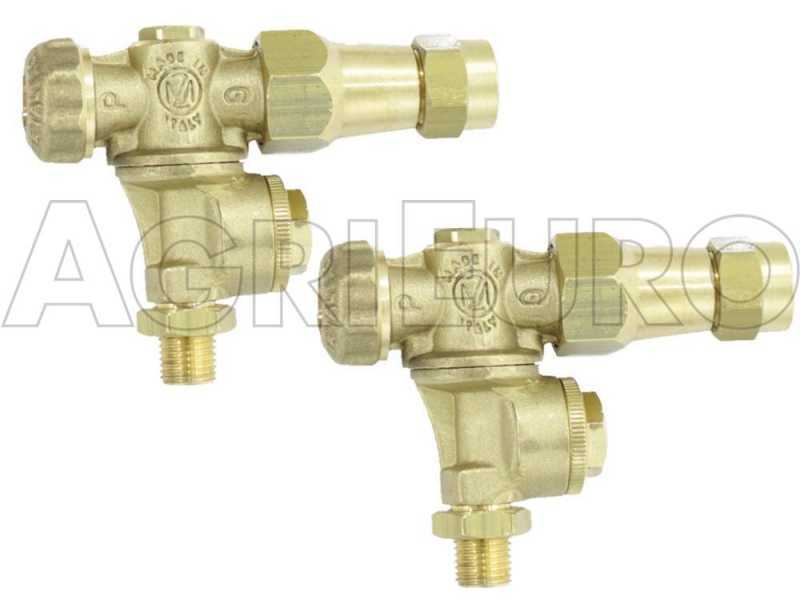

Pareja de portaboquillas dobles con entronque para atomizadores con antigota.
Útiles para aumentar la distancia lateral y vertical que puede alcanzar el atomizador.

Kit mandos a distancia para el regulador de presión Comet serie GCP.
Simplifica el trabajo desplazando el mando de presión de la sulfatadora directamente en el tractor.

Kit premezclador para polvos con recipiente de serie.
Se utiliza para mezclar los productos para los tratamientos fitosanitarios de las plantas.

Mando de presión eléctrico a distancia para regulador de presión.
Permite desplazar en cabina los mandos del atomizador a través de los mandos eléctricos.

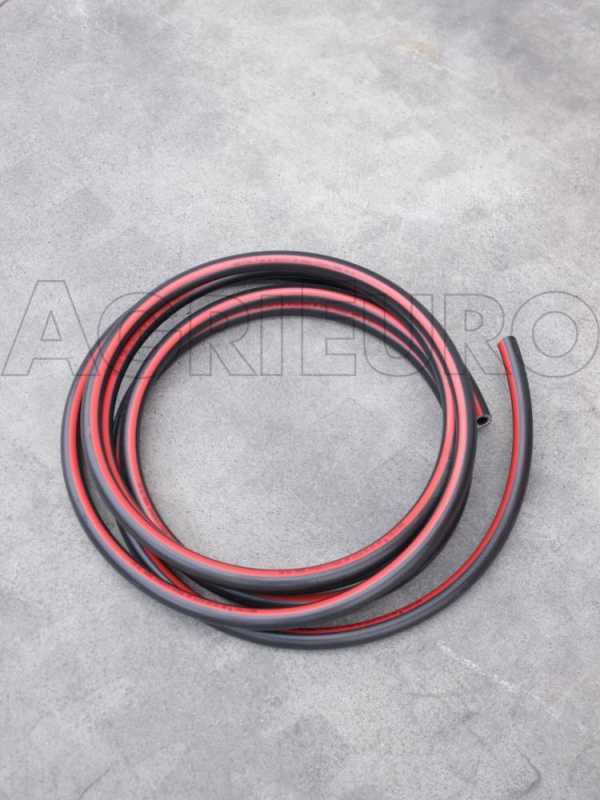

Tubo de recuperación

Cardan 3x900
