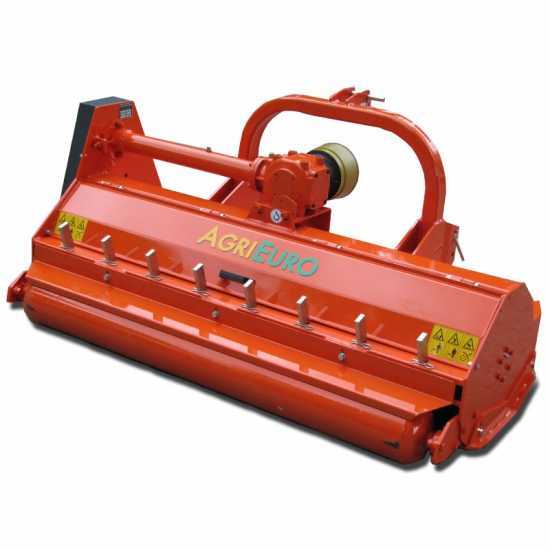

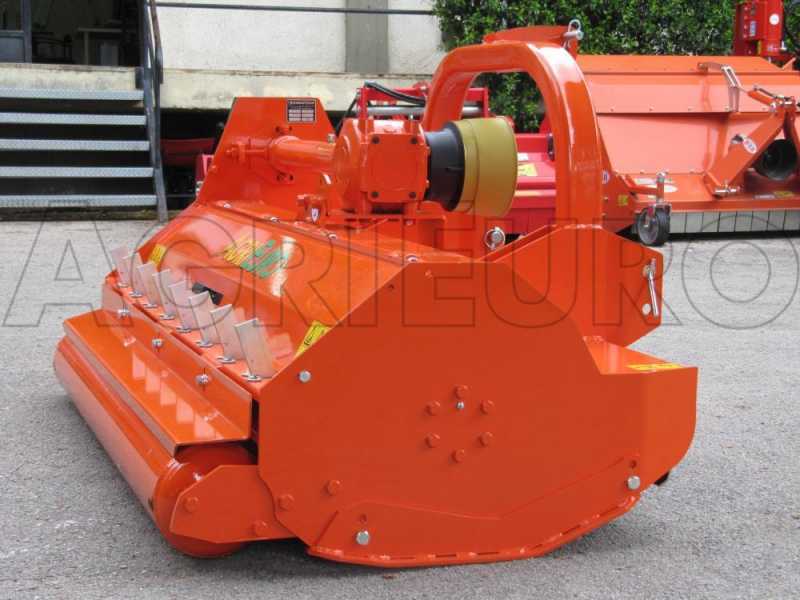

Top Line PF 160 - Trituradora para tractor - Serie pesada

... la trituradora de restos de poda y hierba para tractor más innovadora del mercado ...

Trituradora de restos de poda y hierba para tractor tipo pesado idónea para diferentes tipologías de trabajo (hierba, poda, paja y sotobosque). Dispone de bastidor con doble caja y puerta posterior que se puede abrir para controlar, 4 correas de transmisión, rodamiento de rodillos de rótula esférica con junta de doble labio, patines laterales regulables y caja de engranajes Comer con árbol de transmisión.

DATOS TÉCNICOS (en síntesis):

• ancho trabajo efectivo: 160 cm
• ancho total efectivo (con patines laterales montados): 174 cm
• peso: 450 kg

DOTACIÓN DE SERIE (en síntesis):

• ejecución con martillos dentados
• ejecución con doble caja
• ejecución con doble hilera de contracuchillas
• serie de rastrillos traseros
• puerta posterior que se puede abrir
• rodillo posterior
• patines laterales

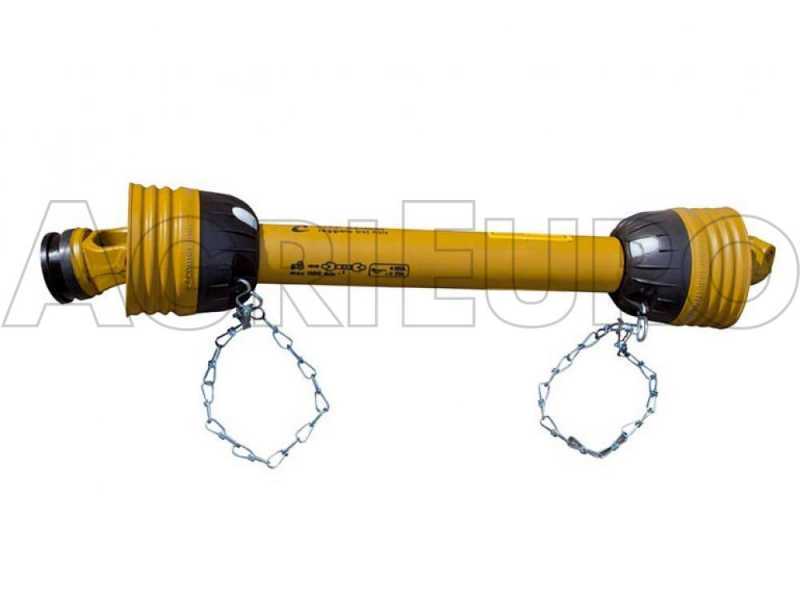

• eje cardán

Martillos dentados montados de serie: 12

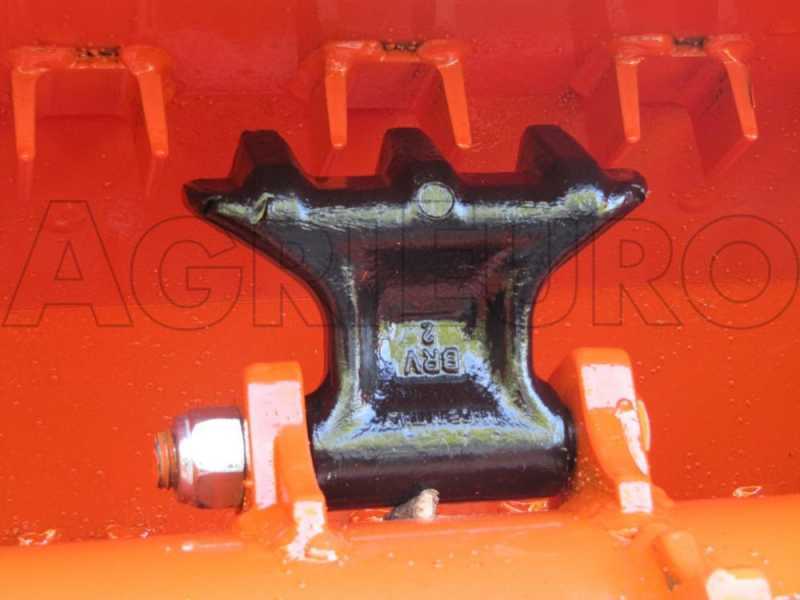

Ejecución con innovadores martillos dentados.

Los martillos más robustos y pesados del mercado (los clásicos martillos estándar con corte liso alcanzan máximo 1,6 kg).

Los martillos de nuestras máquinas resultan considerablemente más robustos con respecto a los tradicionales martillos con perfil liso ya que disponen de tres “dientes” que rompen y barren con más facilidad hierba, paja y hasta en presencia de leña o piedras sin problemas. Además estos martillos han sido ensamblados en un perno de acero templado de diámetro de 20 mm (longitud 150 mm) que no se rompe en caso de choque (el 90% de las trituradoras del mercado disponen de martillos con pernos de diámetro de 16 mm). La anchura del enganche del martillo resulta de 90 mm.

Rotor de elevado espesor que le permite seguir trabajando durante muchos años y resistir a choques accidentales.

Además ha sido equilibrado electrónicamente.

Soportes martillos súper reforzados: disponen de anclaje soldado al rotor de longitud de 10 cm aproximadamente. Resulta imposible despegarlos accidentalmente ni siquiera en caso de choques fuertes.

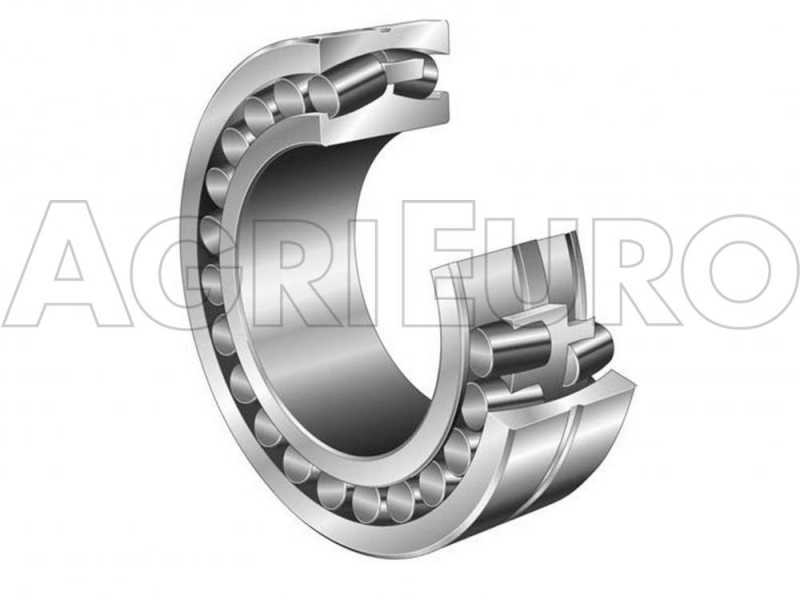

Además el rotor ha sido ensamblado en soportes laterales de acero dotados de rodamientos de rodillos de rótula esférica de nivel altamente profesional, con junta de doble labio.

Los rodamientos de rodillos constituyen la tecnología más profesional y fiable en el sector de las trituradoras.

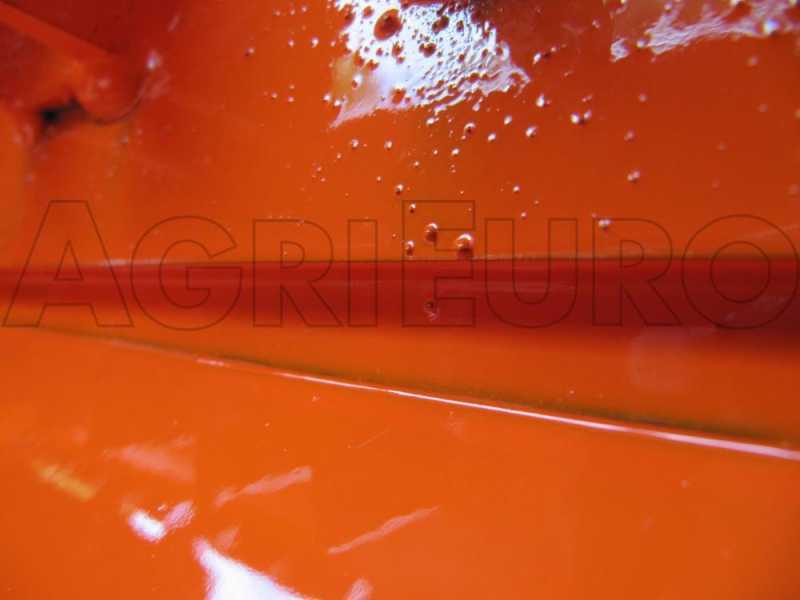

Ejecución bastidor con doble caja de elevado espesor. Estas dos secciones de acero se apoyan la una a la otra, en contacto, y por lo tanto esta trituradora resulta dos veces más robusta con respecto a las clásicas trituradoras con normal bastidor estándar. Resulta además realmente indestructible hasta en condiciones adversas y resiste sin dificultad en presencia de piedras (de dimensión no excesiva), arbustos, maleza y ramas del sotobosque.

2 hileras de contracuchillas en la parte inferior del bastidor, la novedad más grande en el sector de las trituradoras. Lo más extraordinario es la trayectoria de los 3 dientes de cada martillo que entra perfectamente en estas contracuchillas atravesándolas. Esto significa que todo lo que entra en el aparato trinchador, o sea todo lo que pasa debajo de esta máquina, se “PULVERIZA”. ¡Considere que el martillo atraviesa ambas hileras de contracuchillas más de 30 veces por segundo! Dispone por lo tanto de capacidad de fragmentación 3 o 4 veces superior con respecto a una trituradora tradicional con martillos lisos y sin estas hileras de contracuchillas para cruzar.

El resultado es patentemente impresionante sobre todo al triturar hierba, ramas y restos de poda. En una trituradora común, los martillos, cuando girando golpean una rama, la seccionan una o dos veces en dos tocones menores o a veces la dejan nada menos que integra y lanzan todo hacia atrás en gran velocidad. En esta máquina en cambio los martillos obligan la rama a pasar en las contracuchillas y por lo tanto esta se desmenuza inevitablemente de manera fina.

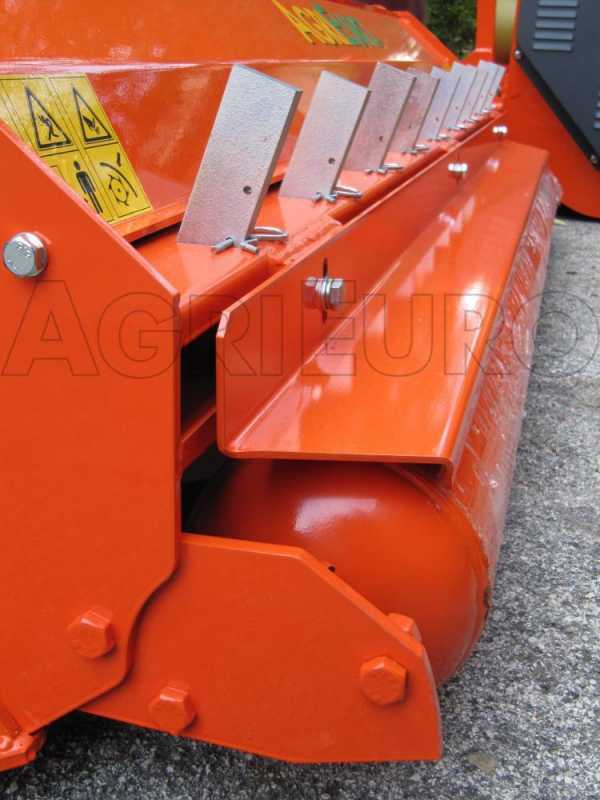

Serie de rastrillos traseros, específicos para triturar restos de poda o de otros cultivos. Constituye una herramienta de fundamental importancia ya que no hay trituradoras en el mercado que sean capaces de moler restos de poda con eficacia sin dejar fragmentos de dimensión mediana o grande. Hay que considerar que cada trituradora se ajusta a una altura de trabajo desde el suelo de 3/4 cm aproximadamente. Debido a esto, la trituradora deja intactas las ramas y los restos en el suelo, ya que a menudo el martillo no logra agarrarlos por no trabajar suficientemente a ras del suelo. Además hay que considerar que las ruedas del tractor aplastan contra el suelo o hasta entierran estos restos. Los rastrillos ejercen la función de rastrillado extraendo del terreno y levantando incluso los restos enterrados por las ruedas y arrastrándolos atrás. De esta manera, ninguna rama o resto podrá evitar tal sistema. Cada martillo pasa muy cerca de cada rastrillo y por lo tanto aferrará la rama levantada por los rastrillos y la transportará para triturarla. De hecho, como explicado arriba, pasará por las hileras de contracuchillas y por consiguiente resultará totalmente triturada. Después de todo el trabajo, ¡será realmente difícil encontrar algún resto de poda intacto todavía en toda la zona donde ha trabajado esta trituradora!

MONTAJE: hay que ajustar los rastrillos a una altura que les permita trabajar a ras el suelo y colocarlos en posición “libre”, o sea dejarles la posibilidad de oscilar verticalmente. Esto a fin de que se puedan adaptar a las eventuales asperezas y escabrosidad del terreno gracias a su marcada inclinación hacia atrás y para que puedan retroceder levantándose, y no doblándose, en caso “tropiecen” en obstáculos como una raíz o una piedra grande que aflora del terreno.

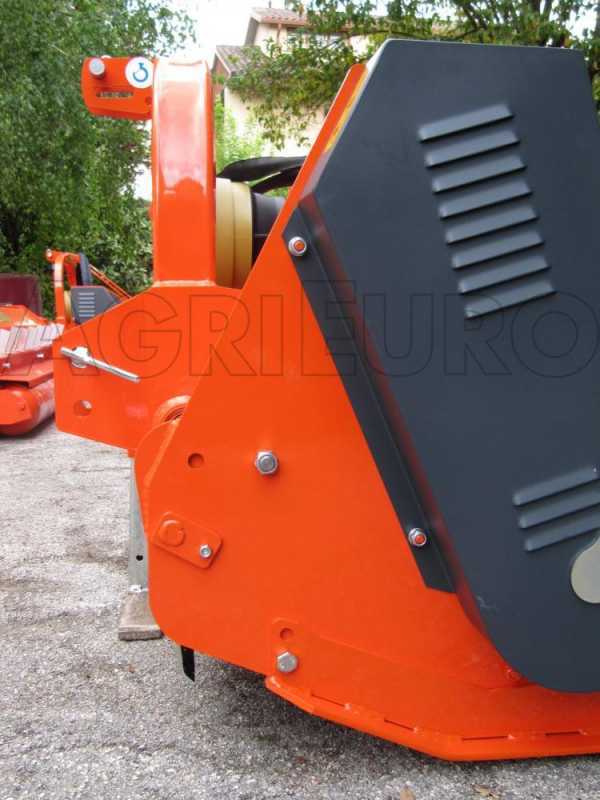

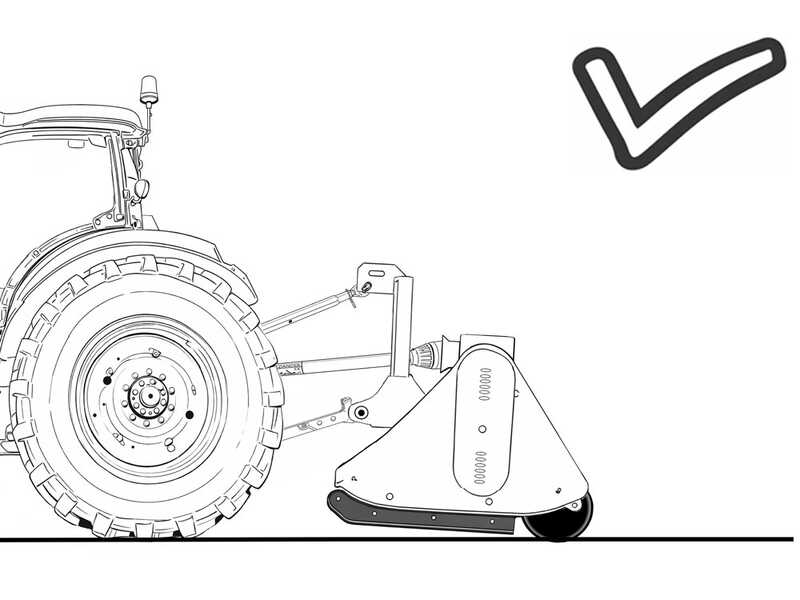

Dispone de enganche clásico de tres puntos fijo.

Detalle de los enganches realizados muy cerca del cuerpo de la máquina, es decir poco sobresalientes. Por lo tanto la trituradora resulta muy cerca del tractor y esto anula el riesgo de lanzamiento de piedras hacia el operador y sobre todo elimina eventuales problemas de levantamiento de la máquina, porque el peso está cerca del tractor y ejerce una fuerza menor. Esto permite enganchar la máquina a tractores de masa y dimensión menores también, no obstante su peso elevado.

Caja reductora de engranajes en baño de aceite de grandes dimensiones de producción original COMER. El envoltorio ha sido realizado en fusión y los engranajes interiores en acero templado. Dispone además de árbol de transmisión.

Transmisión lateral por 4 correas de sección grande (la mayoría de las trituradoras para tractor del mercado disponen de transmisión por 3 correas).

Cárter de protección correas lateral de dimensión optimizada: sólo 10 cm de espesor, no obstante la transmisión cuente con 4 correas de sección grande. Por lo tanto las dimensiones de esta trituradora resultan en absoluto las más reducidas del mercado, con respecto al ancho efectivo de trabajo. Considerando las dimensiones de este cárter y del patín del lado opuesto que asoma de algunos cm con respecto al flanco de la máquina, la dimensión total de esta trituradora resulta sólo de 14 cm mayor que el ancho efectivo de corte.

Detalle del engrasador lateral en el mismo lado de la transmisión, colocado en posición de fácil acceso a través de la abertura apropiada.

Detalle de la pletina de reglaje de tensión de las correas.

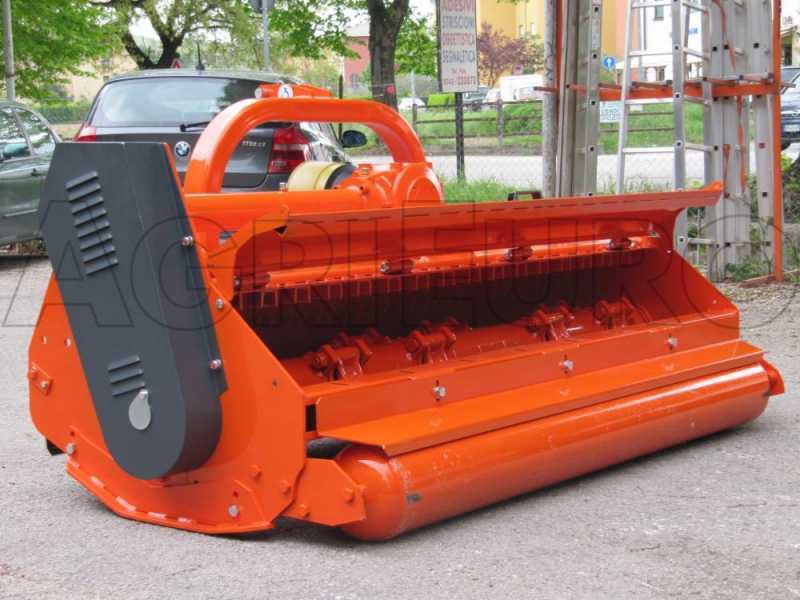

Esta trituradora para tractor dispone de serie de puerta posterior montada en 4 robustas bisagras que se puede abrir de manera fácil removiendo dos pernos. Dispone además de manija para levantar. Resulta muy cómoda para el mantenimiento interior, limpieza y sustitución de herramientas.

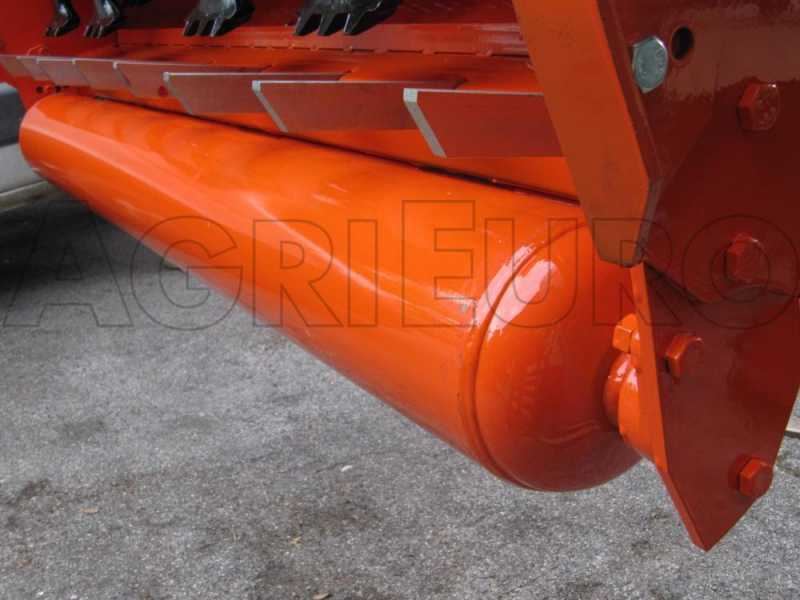

Rodillo posterior regulable en altura de excepcional diámetro: 190 mm. Sin duda la dimensión más grande de su categoría.

Detalle del gran rodamiento con chapa de arrabio para fijar el rodillo.

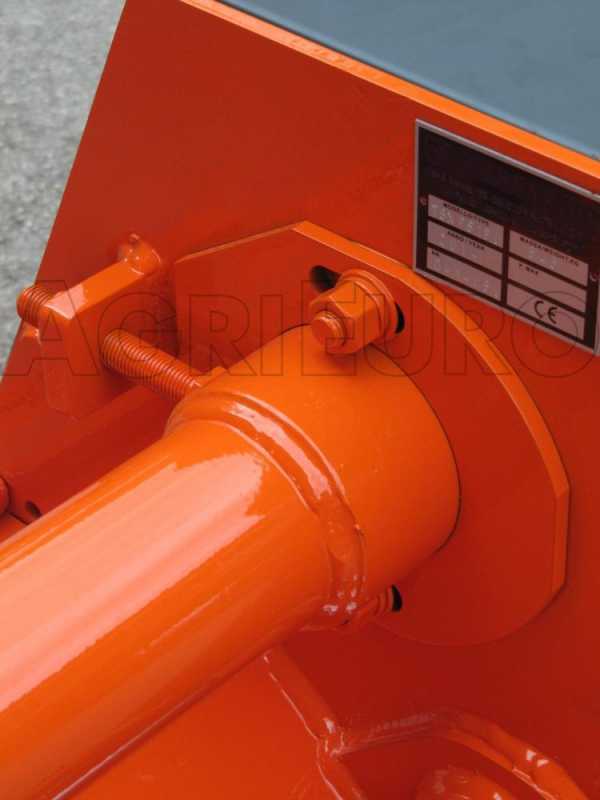

Detalle del soporte lateral de sostén para el rodillo con agujeros para ajustar en altura, hecho de acero.

Detalle del soporte que raspa el rodillo de tipo profesional y ajustable en altura a través de los adecuados tornillos de regulación.

Patines laterales de serie

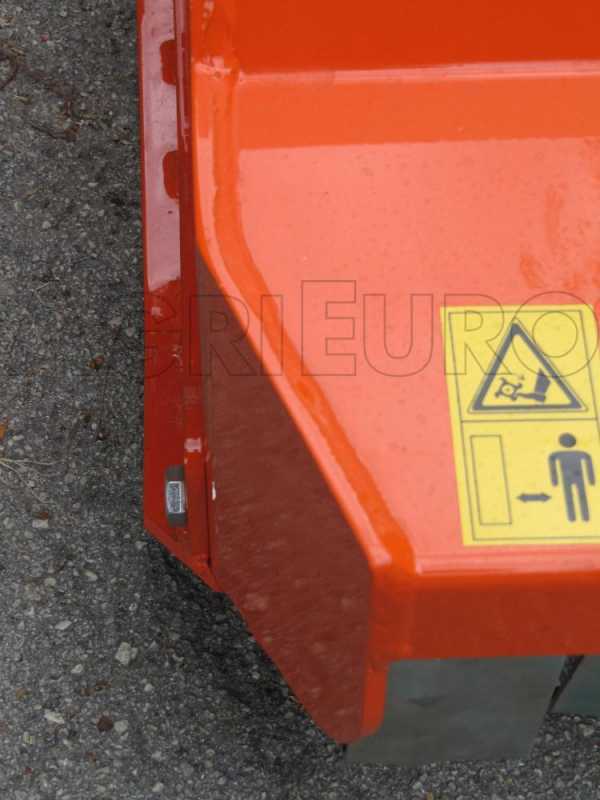

Especial diseño del perfil lateral, que permite esquivar troncos y obstáculos en caso de contacto e impide dañar la trituradora o el tractor.

Además los patines adyacentes han sido diseñados como parte integral y prosecución del perfil, sin salientes (ni siquiera un perno) que puedan resultar tropiezos.

Robusta serie de faldillas delanteras de protección realizadas en acero perfilado.

Pata de apoyo
